全自动高速双头排线、电子线压着沾锡机 RH-08CC

特殊功能:

A、B端间隔正反压端，A、B端可半剥或全剥、B端可扭线沾锡

排线2-20P、双并线可同时1出5条

可转向压着、两端压着、单端压着、间隔压着、正反压着、单端压着沾锡等

电子线可同时1出5-8条

订购热线：189-2580-9267

产品介绍
机器参数
视频介绍

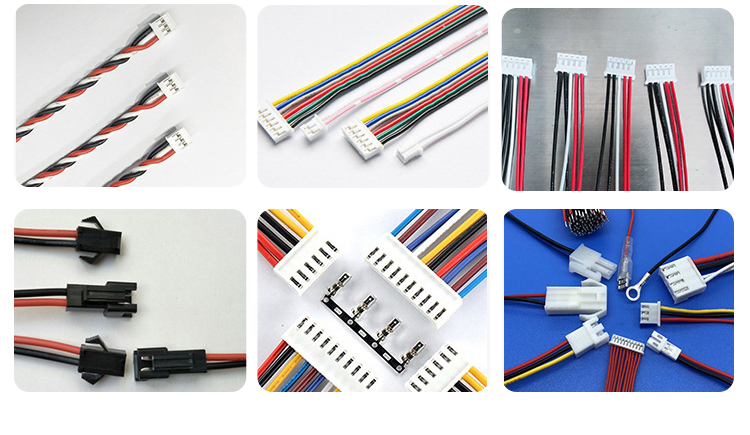

适用产品

特点说明：

本机采用日本松下控制系统,松下伺服,达到精确,高效,稳定。

采用触屏操控方式调整,包括:线长度,剥皮长度,打端位置等等,全部触屏调节;操作全过程一看即会,可一人操作多台设备.

产品功能,双端压接端子,适用于排线、双并线、电子线;都能在本设备上加工完成,无须更换配件,底座微小调整便可,实现一机多用,减少设备投资。

适用端子型号,PHXH、ZH,SCN,SMVH,杜邦等连续端子压接。

穏定性好,采用偏心轴,端子压力均衡,压着整齐,成品率高,凸轮传动结构,控制分线动作稳而快。

效率高,压着速度20pin 排线可达18000PCS/H,机器可24小时工作;8条电子绫可达12000PCS/H,(视线材而定).

多功能排、电子线可一端压接、一端沾锡。

特殊功能:A,B端可间隔正反压端子,排线2-20P,双并线可同时1出5条、电子线可同时1出8条.

基本参数 Basic Parameter	型号 Model	RH-08CC
	外形尺寸 Outline size	长2200mmX宽1400mmX高1550mm
	重量 Weight	约450KG
	电源 Power Ｓupply	AC220V50HZ
	额定电流 Pated current	15A
	功率 Power	4000W
	工作气压 Working pressure	0.4Mpa-0.6Mpa,气源要求过并干燥
	安放空间 Place space	2米X3米
	工作环境 Workenvironment	地面平整结实，干燥，无阳光直射
功能参数 Functional Parameter	打端效率 Terminalefficiency	20Pin排线可达18000PCS/H；8Pin电子线可达12000PCS/H,(视线材而定）
	特殊功能 Specialfunction	A、B端间隔正反压端，A、B端可半剥或全剥、B端可扭线沾锡
		排线2-20P、双并线可同时1出5条
		可转向压着、两端压着、单端压着、间隔压着、正反压着、单端压着沾锡等
		电子线可同时1出5-8条
	模具更换 Die replacement	可更换打端模具，卡式模具，更换快速、横直模可装。
	调试 Debugging	调试简便，送线，分线长度，切断，剥皮全伺服控制，触屏操作。
排线参数 Traverse Parameter	裁线长度 Cutlength	45-1200mm（长度可以订制）
	A端剥皮长度 Aendpeelinglength	0-6mm
	B端剥皮长度 Bendpeelinglength	0-10mm
	线材种类 Wiretype	AWG28#-18#排线，电子线
	最大线宽 Maxwidth	30mm
	单根线材 Singlewire	OD0.8-2.5mm
	最大排线P数 MaximumrowPnumber	20Pin
